案例介紹

• 項目名稱:上海某某半導體潔凈車間裝修工程
• 建筑面積:9750m2
• 服務項目:半導體、集成電路
• 項目地址:上海浦東新區臨港新片區
• 施工工期：120天
• 潔凈等級:千級潔凈車間

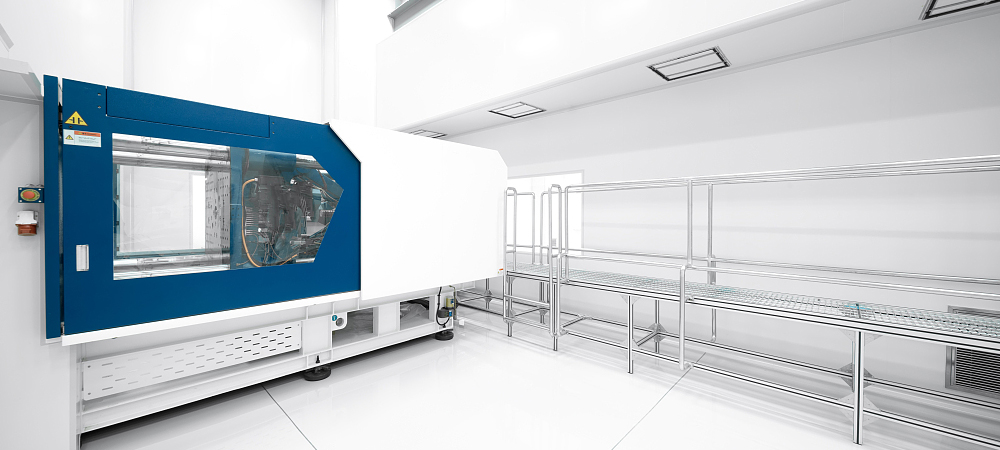

案例詳情

　　一、項目概況

　　1、建筑物性質、規模

　　本工程位于上海浦東新區臨港新片區，為上海某某半導體科技有限公司車間凈化裝修工程，本工程車間有3層，建筑總面積為9750平方米，凈化車間面積7500平方米，辦公室面積2250平方米。

　　2、項目定位

　　該項目廠房建成后主要生產拋光墊、電子專用材料制造、電子專用材料研發、集成電路制造，因此以電子產品凈化車間要求來進行建設。

　　3、設計依據

　　《采暖通風及空氣調節設計措施》GB50736-2012

　　《潔凈廠房設計規范》GB50073-2013

　　《工業企業廠房設計規范》GB12348-90

　　《建筑設計防火規范》GB50016-2014

　　《通風與空調工程施工質量驗收規范》GB50243-2016

　　《潔凈室施工及驗收規范》GB50591-2010

　　甲方對項目的設計要求、提供的工藝條件以及工藝土建等專業提供的資料

　　二、平面布置

　　因涉及商業隱私，平面布置圖不允公開

　　三、設計施工范圍

　　1、生產廠房潔凈空調系統，

　　2、生產廠房普通空調系統，

　　3、潔凈室及普通車間圍護及天花工程，

　　4、樓頂冷凍站空調設備及相關管道工程，

　　5、車間設備工藝冷卻水系統。

　　四、設計參數

　　室內設計參數

　　千級無塵區：潔凈度1K，設計溫度22.5±2℃，設計濕度55±15%，正壓+15;

　　萬級無塵區：潔凈度10K，設計溫度22.5±2℃，設計濕度55±15%，正壓+15;

　　更衣室：潔凈度10K，設計溫度22.5±2℃，設計濕度55±15%，正壓+15;

　　萬級凈化中裝區：潔凈度10K，設計溫度22.5±2℃，設計濕度55±15%，正壓+15;

　　原材料倉、成品倉：無潔凈度要求，設計溫度22.5±2℃，設計濕度55±15%，正壓+3;

　　普通模切車間：無潔凈度要求，設計溫度22.5±2℃，無濕度要求，正壓+3;

　　更衣室：無潔凈度要求，設計溫度22.5±2℃，無濕度要求，正壓+3;

　　辦公區 實驗室及其他普通空調區：無潔凈度要求，設計溫度≤25℃，無濕度要求，正壓+3。

　　五、空調系統

　　所有潔凈生產區采用潔凈組合式空氣處理機組+FFU的空調形式，采用上送風側下回風的氣流組織方式，普通區域采用恒溫風柜或吊頂風柜或風機盤管的方式以滿足室內溫度要求。

　　六、風管系統

　　空調、凈化風管用鍍鋅鋼板，一般熱排風管用鍍鋅無縫鋼管制作，有機廢氣排風管用鍍鋅螺旋管制作，酸堿排風管采用PP板材制作。

　　七、水管系統

　　冷水管：DN≤150采用鍍鋅鋼管，DN=200采用焊管，DN>200采用螺旋卷焊鋼管，焊接連接;管徑<50用鋼閘閥，管徑≥50用對夾式蝶閥，管徑≥100用渦輪螺桿蝶閥;冷凍水管、熱水管保溫采用B1級橡塑保溫套管，冷凝水管采用10㎜后橡塑保溫套管。

　　冷凝水管：用U-PVC材料，熱熔焊接，空調冷凝水就近排入衛生間或室外，保持不小于0.5%的坡度坡向排水點。
